产品介绍
标准型 CPU
• CPU 1511-1 PN:
适用于对程序范围和处理速度具有中等要求的应用，用于通过 PROFINET IO 进行分布式配置。
• CPU 1513-1 PN:
适用于对程序范围和处理速度具有中等要求的应用，用于通过 PROFINET IO 进行分布式配置。
• CPU 1515-2 PN:
适用于在程序范围、网络和处理速度方面具有中等/较高要求的应用，可通过 PROFINET IO 进行分布式配置；可以使用具有单独 IP 地址的附加集成 PROFINET 接口，例如，用于网络分离。
• CPU 1516-3 PN/DP：
适用于对程序范围和处理速度具有较高要求的应用，用于通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
• CPU 1517-3 PN/DP：
适用于对程序范围、联网和处理速度具有很高要求的应用，用于通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。例如，具备独立 IP 地址的附加集成式 PROFINET 接口可用来实现网络隔离。
• CPU 1518-4 PN/DP：
适用于在程序范围和网络方面具有极高要求的应用，且满足处理速度方面的极高要求。可通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置；可以使用具有单独 IP 地址的两个附加集成 PROFINET 接口，例如，用于网络分离。
故障安全型 CPU
• CPU 1511F-1 PN：
*经济实用的入门级 CPU，适用于在分散生产技术中对处理性能和响应速度具有中等要求的标准应用和故障安全应用。
• CPU 1513F-1 PN：
具有中到高容量数据存储器的 CPU，适用于除集中式 I/O 外还包含分布式自动化结构的标准应用和故障安全应用。
• CPU 1515F-2 PN：
适用于对程序范围和处理速度具有中等/较高要求的应用，用于通过带有 PROFIsafe 的 PROFINET IO 实现分布式配置。
• CPU 1516F-3 PN/DP:
适用于对程序范围和处理速度具有中等/较高要求的标准和故障安全应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。
• CPU 1517F-3 PN/DP：
适用于对程序范围、联网和处理速度具有很高要求的标准和故障安全应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 进行分布式配置。例如，具备独立 IP 地址的附加集成式 PROFINET 接口可用来实现网络隔离。
• CPU 1518F-4 PN/DP:
适用于对程序范围和处理速度具有较高要求的标准和故障安全应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
紧凑型CPU
• CPU 1511C-1 PN：
具有集成 I/O 和工艺功能，适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。
• CPU 1512C-1 PN：
具有集成 I/O 和工艺功能，适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。
Technology CPUs
• CPU 1511T-1 PN:
for smaller applications with medium requirements on the program scope and processing speed, for distributed setup via PROFINET IO.
• CPU 1515T-2 PN:
for applications with medium/high requirements on the program scope, networking and processing speed. For distributed configuration via PROFINET IO. The additional integrated PROFINET interface with separate IP address can be used, for example, for network separation, for connecting further PROFINET IO RT devices, or for high-speed communication as an I-Device.
• CPU 1517T-3 PN/DP:
for applications with very high requirements regarding program scope, networking and processing speed. For distributed configuration via PROFINET IO and PROFIBUS DP. The additional integrated PROFINET interface with separate IP address can be used, for example, for network separation, for connecting further PROFINET IO RT devices, or for high-speed communication as an I-Device.
• CPU 1517TF-3 PN/DP:
for standard and fail-safe applications with very high requirements regarding program scope, networking and processing speed. For distributed configuration via PROFINET IO and PROFIBUS DP with PROFIsafe. The additional integrated PROFINET interface with separate IP address can be used, for example, for network separation, for connecting further PROFINET IO RT devices, or for high-speed communication as an I-Device.
All SIMATIC S7-1500 CPUs support motion control functions. STEP 7 provides motion control instructions that are standardized in accordance with PLCopen for configuring and connecting a drive to the CPU.
Motion control with the S7-1500 supports the following technology objects:
• Speed-controlled axes
• Positioning axes
• Synchronized axes (relative synchronism with synchronization, without specification of the synchronous position, setpoint linkage)
• External encoders
• Cams
• Cam track
• Probe
The technology CPUs of the SIMATIC S7-1500 offer advanced motion control functions:
• Extended synchronous operation functions
o Synchronization with specification of the synchronous position
o Actual value linkage
o Shifting of the master value at following axis
o Camming
• Cam disk
• Up to 4 encoder or measuring systems as actual position for position control
设计

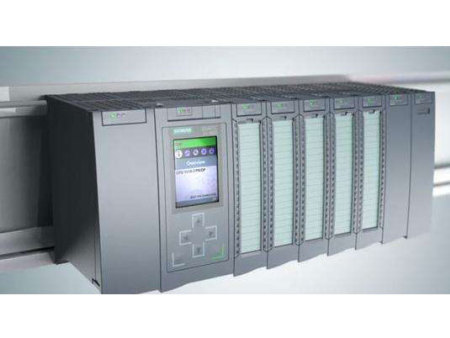

所有 CPU 都具有坚固的紧凑型塑料外壳，控制器的前盖上集成有一个显示屏。
模块的前面包括：
• 状态和故障 LED
CPU 还具有以下配置：
• 一个 SIMATIC 存储卡插槽；
需使用存储卡才能运行。
• 模式开关
• PROFINET IO IRT 接口（2 端口 交换机）
• PROFIBUS 接口（CPU 1516-3 PN/DP和更高型号）
• PROFINET 接口（CPU 1515-2 PN 及更高性型号）
