产品介绍
G120L（新一代本地化产品，可满足*严苛需求）

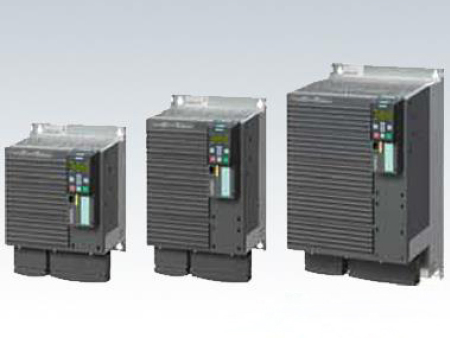

SINAMICS G: G120
SINAMICS G120 是由多种不同功能单元组成的模块化变频器。
构成变频器两个必须的主要模块为：
● 控制单元（CU）
● 功率模块（PM）
控制单元 可以通过不同的方式对功率模块和所接的电机进行控制
和监控。它支持与本地或中央控制的通信并且支持通过监控设备和
输入/输出端子的直接控制。
功率模块 可以驱动电机的功率范围为 0.37 kW 到 250 kW（0.5hp
到 400 hp）。功率模块由于控制单元里的微处理器进行控制。高性
能的 IGBT 及电机电压脉宽调制技术和可选择的脉宽调制频率的采
用，使得电机运行极为灵活可靠。多方面的保护功能可以为功率模
块和电机提供更高一级的保护。
通过创新的冷却理念和加涂层的电子模块可以使变频器的使用寿命
和高效运行时间显著加长。这一特点主要基于以下几个方面:
● 所有热损耗的散热通过外置的散热片
● 通风风道中没有电子器件
● 控制单元采用标准的自然对流散热
● 所有冷却空气流经散热片
SINAMICS G120 为标准传动中按照模块化设计的变频器系列。每个
SINAMICS G120 变频器都由功率模块和控制单元两个必要单元组成。
功率模块
SINAMICS G120 有以下可选的功率模块作为变频器基本单元：
PM240 功率模块
PM240 功率模块是按照不进行再生能量回馈设计的，它的特点是都
带有内置的制动斩波器。制动中产生的再生能量通过外接的制动电
阻转化为热能进行消耗。
PM250 功率模块
PM250 功率模块采用了一种创新的电路设计，它可以与电源之间进
行能量交换。这种创新的电路也就允许再生的能量回馈到电网，达
到节能的目的。
控制单元
以下的控制单元以及作为它的附件的MMC存储卡都是SINAMICS
G120变频器的基本单元：
CU240 控制单元
控制单元可以为变频器提供闭环控制功能，除此之外控制单元还可
以完成其它的任务，它们可根据应用的需要进行相应的参数化。有
以下几种可选的控制单元：
● CU240B -2
● CU240B -2 DP
● CU240E -2
● CU240E -2 DP
● CU240E -2 PN
● CU250S-2
● CU250S-2 DP
● CU250S-2 PN
