产品介绍
概述

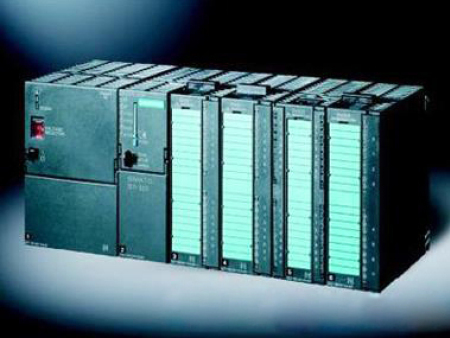

S7-300
• 模块化微型 PLC 系统，满足中、小规模的性能要求
• 各种性能的模块可以非常好地满足和适应自动化控制任务
• 简单实用的分布式结构和多界面网络能力，应用十分灵活
• 操作方便，设计简单，不含风扇
• 任务增加时可顺利扩展
• 大量的集成功能，使它功能非常强劲
S7-300F
• 故障安全型自动化系统，可满足工厂日益增加的安全需求
• 基于 S7-300
• 可连接配有安全型模块的附加 ET 200S 和 ET 200M 分布式 I/O 站
• 通过采用 PROFIsafe 行规的 PROFIBUS DP 进行安全相关通信
• 标准模块另外也可用于非安全相关应用
应用
S7-300
SIMATIC S7-300 是模块化的微型 PLC 系统，可满足中、低端的性能要求。
模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-300 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。
SIMATIC S7-300 的应用领域包括：
• 特殊机械，
• 纺织机械，
• 包装机械，
• 一般机械设备制造，
• 控制器制造，
• 机床制造，
• 安装系统，
• 电气与电子工业及相关产业。
多种性能等级的 CPU，具有用户友好功能的全系列模块，可允许用户根据不同的应用选取相应模块。任务扩展时，可通过使用附加模块随时对控制器进行升级。
SIMATIC S7-300 是一个通用的控制器：
• 具有高电磁兼容性和抗震性，*大限度地用于工业领域。
S7-300F
SIMATIC S7-300F 故障安全自动化系统可使用在对安全要求较高的设备中。其可对立即停车过程进行控制，因此不会对人身、环境造成损害。
S7-300F 满足下列安全要求：
• 要求等级 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
• 安全要求等级 SIL 1 - SIL 3 符合 IEC 61508
• 类别 1 - 4 符合 EN 954-1
另外，标准模块还可用在 S7-300F 及故障安全模块中。因此它可以创建一个全集成的控制系统，在非安全相关和安全相关任务共存的工厂中使用。使用相同的标准工具对整个工厂进行组态和编程。
设计
S7-300
一般步骤
S7-300自动化系统采用模块化设计。它拥有丰富的模块，且这些模块均可以独立地组合使用。
一个系统包含下列组件：
• CPU：
不同的 CPU 可用于不同的性能范围，包括具有集成 I/O 和对应功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和点对点接口的 CPU。
• 用于数字量和模拟量输入/输出的信号模块 (SM)。
• 用于连接总线和点对点连接的通信处理器 (CP)。
• 用于高速计数、定位（开环/闭环）及 PID 控制的功能模块（FM）。
根据要求，也可使用下列模块：
• 用于将 SIMATIC S7-300 连接到 120/230 V AC 电源的负载电源模块(PS)。
• 接口模块 (IM)，用于多层配置时连接中央控制器 (CC) 和扩展装置 (EU)。
通过分布式中央控制器 (CC) 和 3 个扩展装置 (EU)，SIMATIC S7-300 可以操作多达 32 个模块。所有模块均在外壳中运行，并且无需风扇。
• SIPLUS 模块可用于扩展的环境条件：
适用于 -25 至 +60℃ 的温度范围及高湿度、结露以及有雾的环境条件。防直接日晒、雨淋或水溅，在防护等级为 IP20 机柜内使用时，可直接在汽车或室外建筑使用。不需要空气调节的机柜和 IP65 外壳。
设计
简单的结构使得 S7-300 使用灵活且易于维护：
• 安装模块：
只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。
• 集成的背板总线：
背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。
• 模块采用机械编码，更换极为容易：
更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。
• 现场证明可靠的连接：
对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。
• TOP 连接：
为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。
• 规定的安装深度：
所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。
• 无插槽规则:
信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。
